摘要：隨著建筑業的迅速發展與競爭環境日趨激烈，建筑企業亟需加強信息化技術手段的應用，改進以往的管理模式與技術手段的不足之處，增強效益，提升企業的核心競爭力。本文從實際案例出發，針對項目實施過程中的重點難點，運用BIM技術逐項突破，分析BIM技術在施工管理過程中的應用效益，并作出歸納總結，為以后的其他項目的應用提供一定的參考價值。

關鍵詞：BIM技術；施工管理；應用效益

0引言

一個項目在實施過程中，存在著諸多因素會對工程質量、成本、進度等方面產生重大影響，例如各專業圖紙的碰撞問題、施工方案的科學性及合理性、施工人員的技術交底不到位等。BIM技術以其所具備的特性，可以提前發現項目在施工過程中所會出現的各類問題，從而提出解決方案，有效的避免了二次返工、資源浪費等問題，提高質量與效率。應用BIM技術可以有效實現施工企業精細化管理的目標，大大地提高了企業的生產效益。

1工程概況

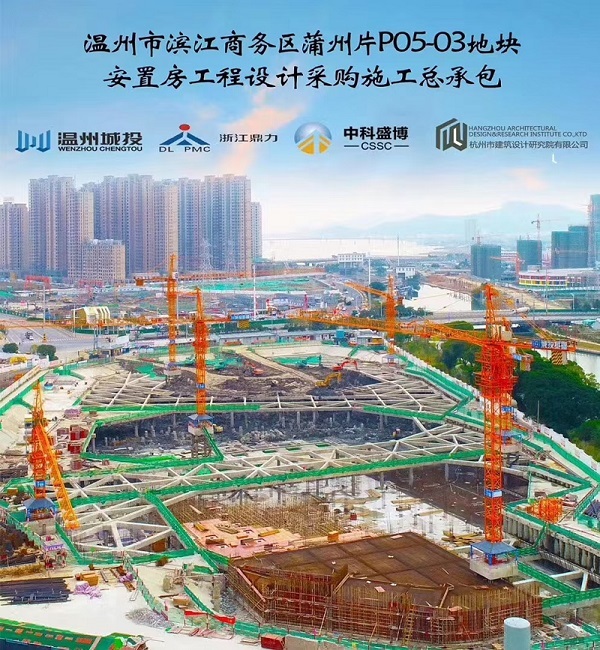

本工程為溫州市濱江商務區蒲州片P05-03地塊安置房工程，項目地塊東側為會展路、南靠蒲州河、西側蒲江南路、北側為恒源路?？傆玫孛娣e：30040.52㎡，主要建設內容為2層地下室，8幢住宅樓，住宅樓高度為23~27層，總建筑面積為146906.89㎡，其中地上建筑面積為101700.58㎡，地下建筑面積為45206.31㎡，建筑結構形式為鋼筋混凝土框架-剪力墻結構，建筑結構的類別為丙類，設計使用年限為50年，抗震設防烈度為六度。本項目所在的施工場地狹小，場地布置難度大，交叉作業范圍廣，工期要求緊，質量要求高。

2基于BIM的應用效益分析

2.1圖紙優化

圖紙設計環節通常都是多專業分別設計，將各個專業進行整合之后，不可避免會出現許多圖紙問題，例如結構重復、構件沖突、空間不足等。以往都是技術員通過審查二維圖紙尋找出圖紙問題，工作量大且繁瑣，另外也容易有遺漏，BIM技術是將各個專業的二維圖紙轉換成三維模型整合到一起，在三維視圖中可以清晰地發現圖紙問題，尤其是不同專業之間的碰撞問題，并精細到各個節點，能夠有效發揮施工單位在實施方面的專業優勢，提高工程的質量、功能和結構性能。應用BIM技術對施工圖紙進行優化后，使其能夠更好地滿足設計及規范要求，達到利于施工的目的，減少施工過程中的工程變更，本項目預計節省成本7.5%。

2.2施工場地布置與優化

本項目施工場地狹小，空間有限，合理有效的布置施工場地對項目施工是至關重要的。傳統的施工場地布置一般都是現場技術負責人根據現場的CAD平面圖和自身的施工經驗進行大致布置，由于CAD圖紙是二維平面圖，很難及時地發現場地布置中存在的問題，且施工現場包含從土方開挖開始到最后裝飾裝修完成整個施工過程，在不同的施工階段，現場的施工道路、材料堆放、機械設備需求量等在場地布置時也需要及時變化。依靠傳統的場地布置方案，很難做到面面俱到，滿足施工各個階段的需求，進而可能會導致在不同的階段根據施工需要進行重新布置，這樣必然會投入更多的人力、物力進行搬運和拆除工作，造成大量的經濟損失，同時大大影響了施工進度。

本項目根據施工現場的需求，同時結合集團公司現場標準化手冊的內容和要求，應用BIM技術建立施工場地布置模型，并對其進行優化評估，通過碰撞檢測功能，有效地提高了施工場地布置方案的合理性和安全性，降低了優化目標的復雜性。另外，通過三維可視化場景漫游，可直觀的感受到現場臨建布置的效果，可及時對位置不合適的臨建進行整體移位，提高現場臨建布置的美觀性、和諧性。利用BIM技術進行施工場地布置，可對施工各個階段可能產生的影響因素綜合考慮，從而得出最優布置方案，減少施工過程中的二次變更，增加了經濟效益。與傳統的施工場地布置方案相比，本項目應用BIM技術做出的施工場地布置方案，節省了成本5萬元。

2.3碰撞檢測及三維管線綜合

機電安裝工程的圖紙不同于建筑圖紙，不能很好地表現出各個管道的高度差，這樣很容易產生碰撞的問題，且不容易解決，往往是解決一處的碰撞之后，在另一處又產生了新的碰撞，由此會給工程帶來巨大的影響，因此，在管道施工之前對各專業的管道進行綜合預排布是相當重要的。應用BIM技術可以將各個專業的三維模型結合到一起，可以清楚、直觀地發現各個專業間的碰撞問題，進而對這些問題綜合考慮，找出最優排布方案，滿足設計的凈高要求，合理利用空間，并且能夠使管線布置更加美觀。

本項目地下室管線數量大，構造復雜，設備眾多，施工難度大，首先通過BIM技術找出管線綜合最優排布方案，根據最優方案調整管線的標高及走向，盡可能在滿足空間凈空要求的情況下減少碰撞問題，合理地布置管線，減少材料浪費，最終此方案相較于初始方案節省施工材料5%，占總成本的4%。根據最優方案排布的管線不可避免仍存在一部分管線碰撞的問題，此時利用BIM技術的碰撞檢測功能，可以快速地將管道之間的碰撞以及管道與建筑結構之間的碰撞檢測出來，根據碰撞檢查報告進行合理的優化修改，逐個將沖突部位一一糾正。另外，做好精準的洞口預留，在建筑圖紙上標注好洞口，可以有效避免由于洞口位置不精確而導致的施工時需要重新補開洞口的問題。

應用BIM技術對管線進行三維深化設計，能夠直觀準確地將管線布置存在的問題及時反映出來，便于各個專業工程師之間協調合作，完成管線的最佳布置，亦有利于施工技術交底，其三維可視化的特點能夠使得施工人員更好地理解方案，加強溝通的準確性，提高了工作效率，進而有效提升了經濟效益。

2.4砌體排布

利用BIM技術進行砌體排布，合理地布置構造柱、圈梁及過梁，提前計算出每一面墻的各類尺寸砌塊的用量情況，將標準砌塊進行定點投放，非標準砌塊在加工場地集中加工完成后，貼上編號以便于識別，并根據編號搬運至相應的砌筑位置，從而減少二次搬運?，F(xiàn)場工人將砌塊按編號分類堆放，根據砌體排布圖紙砌筑墻體，有效的提高了砌筑施工的質量，也避免了現場隨意切割嚴重的問題，有效的降低了砌體材料的損耗率。本項目相比傳統施工方法的損耗率減少了5個百分點，另外也提高了工人的砌筑效率，縮短了工期，合計節省了成本20萬元。

2.5進度管理

利用BIM技術進行進度管理，是通過將建筑三維模型和編制好的施工進度計劃掛接，實現施工模擬建造，將計劃進度與實際進度進行對比，可直觀地反映出各個節點的進度是超前還是滯后，便于管理人員及時做出應對調整方案。同時，可以將資源配置計劃關聯進來，便于根據進度計劃的調整及時更新資源配置方案，調整采購計劃，降低物資的供應難度，有效保證施工生產的順利進行。

2.6質量管理

利用BIM技術對施工重難點部位進行仿真施工工藝模擬，可視化的交底有效的提高了施工人員的接受程度，避免了施工技術信息的傳遞出現偏差，造成實際做法和計劃做法不一樣的情況出現。另外，可通過BIM技術對施工現場作業進行追蹤、記錄、分析，便于第一時間掌握現場的施工情況，及時發現潛在的不確定性因素，避免不良后果的出現，監控施工質量。

2.7安全管理

傳統的安全管理、危險源的判斷和防護設施的布置都需要依靠管理人員的施工經驗來進行，但往往各分包方對于各自的施工區域的危險源辨識比較模糊，且安全交底效果不是很樂觀，并不能在工人腦海中形成較深的印象?；贐IM技術的安全管理，可在施工前有效的識別各類具有安全隱患的危險因素，從而制定防范措施，有效保證施工作業的安全性。另外，可以在施工現場中容易發生危險的地方進行標識，告知現場人員在此處施工的過程中應該注意的問題，將安全施工方式方法進行展示，提高安全交底的有效性，加強現場人員的安全防范意識。

3結語

BIM技術在建筑施工過程中的應用非常廣泛，其可以對施工過程中可能出現的問題進行提前優化解決，減少了二次返工的可能性，避免了資源的浪費以及節約了大量成本，同時在質量安全管理上具有顯著作用，有效的提高了現場人員的質量、責任、安全意識，能夠為企業帶來良好的經濟效益，促進了建筑行業的可持續發展。

參考文獻：

[1] 杜娟，劉冰洋，宋朝祥，李艷，吳佳懋.淺談BIM技術在管線施工中應用的經濟效益[J].機電信息，2018(036)：99-101

[2] 王會.BIM技術在建筑工程項目施工階段的應用分析[J].連云港職業技術學院學報，2018，31(4):7-9

[3] 張志.基于BIM信息化技術的施工場地布置與優化[J].天津建設科技，2017,27(1):34-36
